消防检测仪器之消防联动设计要求要点

消防系统一般由两部分组成:一部分是报警系统(也就是探测火灾,传递信号的系统),另一部分就是联动系统(也就是接收到火灾报警信号后,启动消防附属设备的系统)。消防联动控制是火灾自动报警系统在接收到火灾报警信号后进行自动灭火的重要功能,科学合理地设计控制逻辑,是发挥其联动控制功能的先决条件。

一般规定

消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号,并接受相关设备的联动反馈信号。消防联动控制器的电压控制输出应采用直流24V ,其电源容量应满足受控消防设备同时启动且维持工作的控制容量要求。
消防水泵、防烟和排烟风机的控制设备,除应采用联动控制方式外,还应在消防控制室设置手动直接控制装置。启动电流较大的消防设备宜分时启动。需要火灾自动报警系统联动控制的消防设备,其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。消防检测仪器网:http://www.zhiyunan.com.cn/

 自动喷水灭火系统的联动控制设计



4.2.1 湿式系统和干式系统的联动控制设计,应符合下列规定:

   1 联动控制方式,应由湿式报警阀压力开关的动作信号作为触发信号,直接控制启动喷淋消防泵,联动控制不应受消防联动控制器处于自动或手动状态影响。

   2 手动控制方式,应将喷淋消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制喷淋消防泵的启动、停止。

   3 水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。



4.2.2 预作用系统的联动控制设计,应符合下列规定:

   1 联动控制方式,应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号,作为预作用阀组开启的联动触发信号。由消防联动控制器控制预作用阀组的开启,使系统转变为湿式系统;当系统设有快速排气装置时,应联动控制排气阀前的电动阀的开启。湿式系统的联动控制设计应符合本规范第 4.2.1 条的规定。

   2 手动控制方式,应将喷淋消防泵控制箱(柜)的启动和停止按钮、预作用阀组和快速排气阀入口前的电动阀的启动和停止按钮,用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制喷淋消防泵的启动、停止及预作用阀组和电动阀的开启。

   3 水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号,有压气体管道气压状态信号和快速排气阀入口前电动阀的动作信号应反馈至消防联动控制器。



4.2.3 雨淋系统的联动控制设计,应符合下列规定:

   1 联动控制方式,应由同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号,作为雨淋阀组开启的联动触发信号。应由消防联动控制器控制雨淋阀组的开启。

   2 手动控制方式,应将雨淋消防泵控制箱(柜)的启动和停止按钮、雨淋阀组的启动和停止按钮,用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启。

   3 水流指示器,压力开关,雨淋阀组、雨淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。



4.2.4 自动控制的水幕系统的联动控制设计,应符合下列规定:

   1 联动控制方式,当自动控制的水幕系统用于防火卷帘的保护时,应由防火卷帘下落到楼板面的动作信号与本报警区域内任一火灾探测器或手动火灾报警按钮的报警信号作为水幕阀组启动的联动触发信号,并应由消防联动控制器联动控制水幕系统相关控制阀组的启动;仅用水幕系统作为防火分隔时,应由该报警区域内两只独立的感温火灾探测器的火灾报警信号作为水幕阀组启动的联动触发信号,并应由消防联动控制器联动控制水幕系统相关控制阀组的启动。

   2 手动控制方式,应将水幕系统相关控制阀组和消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制消防泵的启动、停止及水幕系统相关控制阀组的开启。

   3 压力开关、水幕系统相关控制阀组和消防泵的启动、停止的动作信号,应反馈至消防联动控制器。

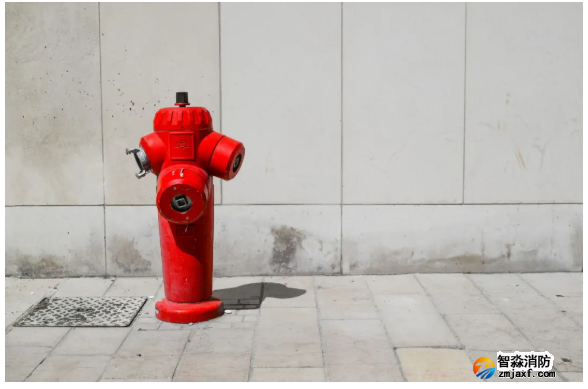

消火栓系统的联动控制设计



1)消火栓系统的联动控制设计

①消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号,直接控制启动消火栓泵,消火栓泵的联动控制不受消防联动控制器处于自动或手动状态的影响。

②当建筑内设置火灾自动报警系统时,消火栓按钮的动作信号作为报警信号及启动消火栓泵的联动触发信号,消防联动控制器在接收到满足逻辑关系的联动触发信号后,联动控制消火栓泵的启动。



2)消火栓系统的手动控制设计

将消火栓泵控制箱(柜)的启停按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘上,直接手动控制消火栓泵的启动与停止。



3)消火栓泵的动作信号应反馈至消防联动控制器。
