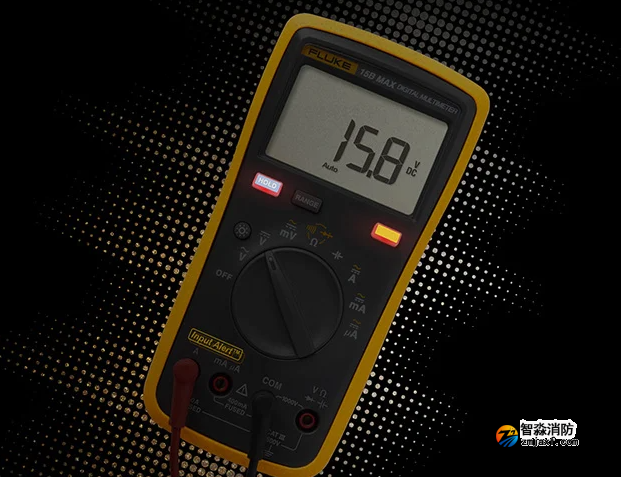

产品概述: Fluke 15B MAX 经济型数字万用表
Fluke 15B MAX 延续15B+经典设计，功能强势提升，误操作报警，任意按键唤醒，特别区分电工、电子研发人员配备不同表笔。
型号: Fluke 15B MAX 经济型数字万用表
Fluke 15B MAX-01 数字万用表
TL75 测试表笔，带两个保护帽
2 节 AA 电池
用户手册
主要特性

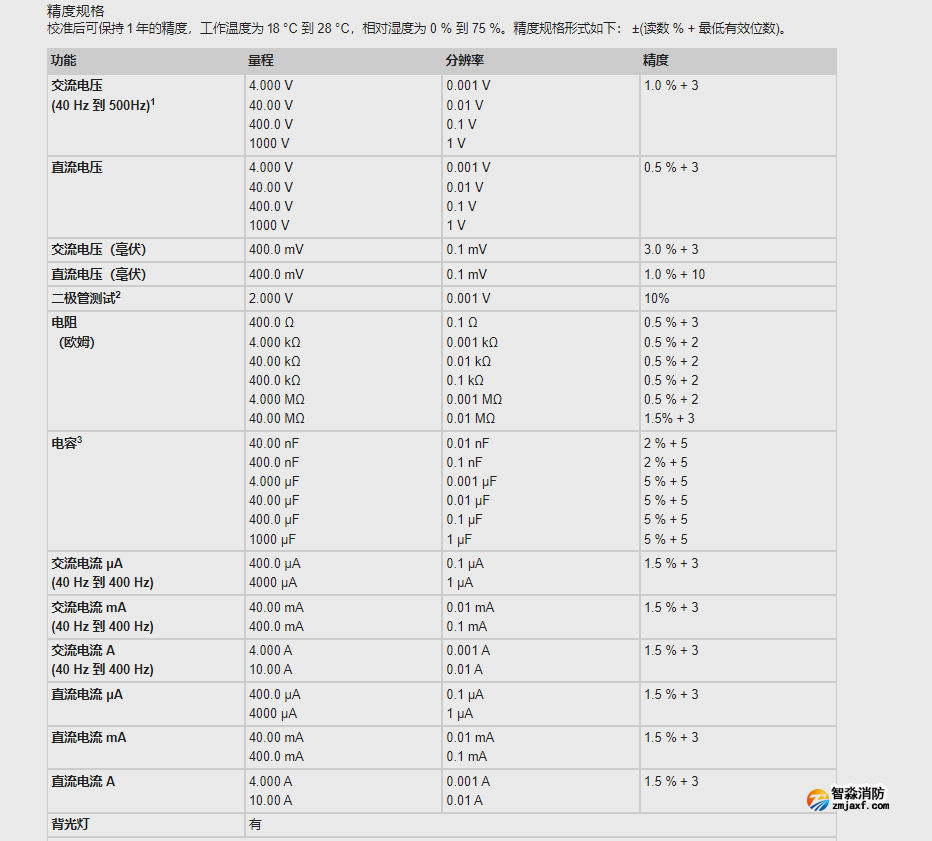

| 技术规格 | ||||
|---|---|---|---|---|
| 精度在校准后一年内都适用，工作温度为18 °C 至 28 °C，相对湿度为 0 % 至 75 %。 精度规格采用以下形式：±([读数的 %] + [最小有效位数字值])。 | ||||
| 功能 | 量程 | 分辨率 | 精度 | |
| 15B MAX | 17B MAX | |||
| 交流电压（40 Hz 至 500 Hz）1 | 6.000 V 60.00 V 600.0 V 1000 V | 0.001 V 0.01 V 0.1 V 1 V | 1.0 % + 3 | 1.0 % + 3 |
| 交流电压（毫伏） | 600.0 mV | 0.1 mV | 3.0 % + 3 | 3.0 % + 3 |
| 直流电压 | 6.000 V 60.00 V 600.0 V 1000 V | 0.001 V 0.01 V 0.1 V 1 V | 0.5 % + 3 | 0.5 % + 3 |
| 直流电压（毫伏） | 600.0 mV | 0.1 mV | 1.0 % + 10 | 1.0 % + 10 |
| 交流电流 μA（40 Hz 至 400 Hz）2 | 400.0 μA 4000 μA | 0.1 μA 1 μA | 1.5 % + 3 | 1.5 % + 3 |
| 交流电流 mA（40 Hz 至 400 Hz） 2 | 40.00 mA 400.0 mA | 0.01 mA 0.1 mA | 1.5 % + 3 | 1.5 % + 3 |
| 交流电流 A（40 Hz 至 400 Hz）2 | 4.000 A 10.00 A | 0.001 A 0.01 A | 1.5 % + 3 | 1.5 % + 3 |
| 直流电流 μA 2 | 400.0 μA 4000 μA | 0.1 μA 1 μA | 1.5 % + 3 | 1.5 % + 3 |
| 直流电流 mA 2 | 40.00 mA 400.0 mA | 0.01 mA 0.1 mA | 1.5 % + 3 | 1.5 % + 3 |
| 直流电流 A 2 | 4.000 A 10.00 A | 0.001 A 0.01 A | 1.5 % + 3 | 1.5 % + 3 |
| 二极管测试 3 | 2.000 V | 0.001 V | 10% | 10% |
| 温度 4 | 50.0 °C to 400.0 °C 0 °C to 50.0 °C -55.0 °C to 0 °C | 0.1 °C | 不适用 | 2 %+1 °C 2 °C 9 %+2 °C |
| 电阻（欧姆） 5 | 400.0 Ω 4.000 kΩ 40.00 kΩ 400.0 kΩ 4.000 MΩ 40.00 MΩ | 0.1 Ω 0.001 kΩ 0.01 kΩ 0.1 kΩ 0.001 MΩ 0.01 MΩ | 0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5 % + 3 | 0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5 % + 3 |
| 电容6 | 40.00 nF 400.0 nF 4.000 μF 40.00 μF 400.0 μF 2000 μF | 0.01 nF 0.1 nF 0.001 μF 0.01 μF 0.1 μF 1 μF | 2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 | 2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
| 频率1（10 Hz 至 100 kHz） | 50.00 Hz 500.0 Hz 5.000 kHz 50.00 kHz 100.0 kHz | 0.01 Hz 0.1 Hz 0.001 kHz 0.01 kHz 0.1 kHz | 不适用 | 0.1 % + 3 |
| 占空比1 | 1% to 99% | 0.10% | 不适用 | 1 % 典型情况7 |
| 通断性阈值 | — | — | 70Ω | 70Ω |
| 背光灯 | — | — | 有 | 有 |
| 1 所有交流电流、频率及占空比均按照量程的 1 % 至 100 % 指定。 未指定低于量程 1 % 的输入值。 2 负荷电压典型值 直流/交流电流 µA: 100 µV / µA， 直流/交流电流 mA: 2 mV/mA， 直流/交流电流 A: 0.03 V/A 3 通常，开路测试电压为 2.0 V，短路电流 <0.6 mA。 44 支持K型热电偶 5 5典型开路测试电压 0.54 V， 最大短路电流 1.8 mA 6规格不包括因测试导线电容和电容基底所导致的误差（在 40 nF 量程内可能高达 1.5 nF）。 7 典型情况是指频率为 50 Hz 或 60 Hz，占空比为 10 % 至 90 %。 | ||||

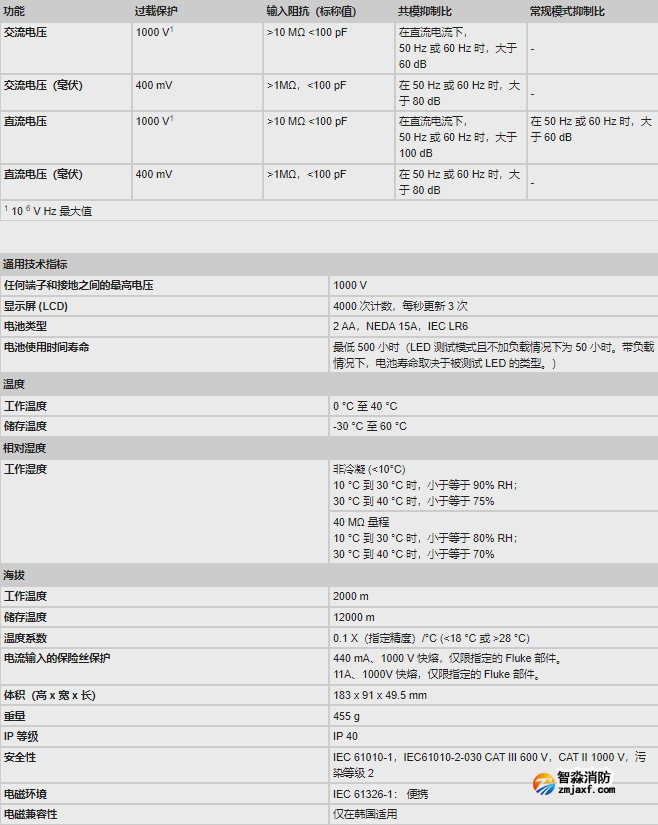

| 输入特性 | ||||
|---|---|---|---|---|
| 功能 | 过载保护 | 输入阻抗（标称值） | 共模抑制比 | 常规模式抑制比 |
| 交流电压 | 1000 V 1 | >10 MΩ, <100 pF | 在50 Hz 或 60 Hz 时， 大于 60 dB | — |
| 交流电压（毫伏） | 1000 V 1 | >1 MΩ, <100 pF | 在 50 Hz 或 60 Hz 时，大于 80 dB | — |
| 直流电压 | 1000 V 1 | >10 MΩ, <100 pF | 在50 Hz 或 60 Hz 时， 大于 100 dB | 在 50 Hz 或 60 Hz 时，大于 60 dB |
| 直流电压（毫伏） | 1000 V 1 | >1 MΩ, <100 pF | 在 50 Hz 或 60 Hz 时，大于 80 dB | — |
| 1106 V Hz（最大值） | ||||
| 通用技术指标 | |
| 任何端子和接地之间的最高电压 | 600 V |
| V端子和COM端子间的最大差分电压 | 1000V |
| 显示屏 (LCD) | 6000 个计数，每秒更新 3 次 |
| 电池类型 | 2 AA, IEC LR6 |
| 电池寿命 | 最短 500 小时 |
| 温度 | 工作温度： 0 °C 至 40 °C； 存放温度： -30 °C 至 60 °C |
| 相对湿度 | 工作湿度： 10 °C 至 30 °C 时，相对湿度 ≤ 90 %；30 °C 至 40 °C 时，相对湿度 ≤ 75 %； 非冷凝（低于 10 °C 时） |
| 工作湿度，40 MΩ 量程 | 10 °C 至 30 °C 时，相对湿度 ≤ 80 %；30 °C 至 40 °C 时，相对湿度 ≤ 70 % |
| 海拔 | 工作海拔： 2000 m；存放： 12000 m |
| 温度系数 | 0.1 X（指定精度）/°C (<18 °C 或 >28 °C) |
| 电流输入的保险丝保护 | 440 mA，1000 V 快熔式，仅限使用 Fluke 指定零件。 11 A，1000 V 快熔式，仅限使用 Fluke 指定零件 |
| 体积（高 x 宽 x 长） | 183 mm x 91 mm x 49.5 mm |
| 重量 | 455 g |
| IP 等级 | IP40 |
| 安全性 | IEC 61010-1，IEC61010-2-030 CAT III 600 V，污染等级 2 |
| 电磁环境 | IEC 61326-1： 便携式 |
| 电磁兼容性 | 仅在韩国适用 |
A 类设备（工业广播和通信设备） 1
11该产品符合工业（A 类）电磁波设备的要求，销售商或用户应注意这一点。 该设备适用于工作环境，而非家庭环境
600 V Cat III 安全设计指标
显示范围大出 50%，背光为明亮的白色
电压、电阻、电流、电容
输入终端的交流和直流电流测量值为 10 A
二极管测试, 数据保持
